前回理由説明するとか言ってたけどめんどくさいからやーめた
とりあえずプログラムでPWMではなくPFM方式での動作が可能になって安定性が高まりました。
マイコンのPWMモジュールのPWM生成の方法についてよく調べたらPFMも可能ということがわかりましたので
出力電圧を読み、それにあった信号をマイコン内のPWMモジュールで作る利点としては、完全に他励式なので電流検出回路がいらないことや発振が安定することなどです
電流検出については、その分の実装面積分をなくしたり、シャント抵抗分の発熱がなくなったり、シャント抵抗のせいでGNDが浮いてしまうなんてことが無かったり、それなりに良いっちゃ良いですが電流検出はあったほうが安心かもしれないですね過電流防止とか用に
以前のようにコンパレータとRSFFでやるものはたまーーーーに発振がンンッ?ってなることがあったけどPWMモジュにやらせればこんなことはないですね、MOSFETくんも気持ちよさそうです。
そんなこんなでまたチョッパ作りました。

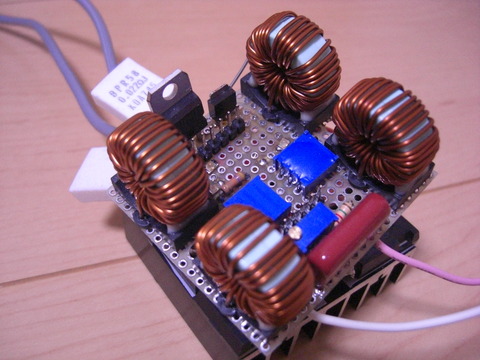

このチョッパは300W出力で設計してみました。サイズはそのまま出力1.5倍です。
測定用にシャント抵抗がついてますがいずれ外す予定です
前はでっかいコイル1つでしたが小さいの4つに分散させました。

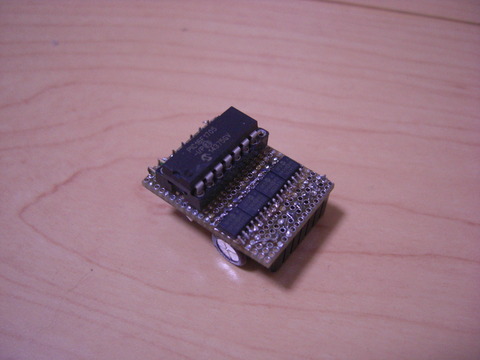

制御基板
マイコンとゲートドライブICが乗ってます
ベース基板
コイルや電圧フィードバック、レギュレータなどが乗ってます
この基板には小型化のために0.3mm基板を使ってみましたが薄すぎてこの用途には強度がたりなかった...マイコン工作とかではいいかもしれないです。
ぱわーなところ
MOSFETとかダイオードとかがあります
コイルを4つにしたのでMOSFETやダイオードも4つになってます(ダイオードは二素子入り)
MOSFETは最近秋月に出たスペックの良いやつを使ってます。 値段もぶったまげるくらい安いのが秋月の魅力ですよね。
ヒートシンクにTO-247素子が埋め尽くされてるの頭おかしい。
それでコイルとコイルの間にネジを通してしかもダイオードの固定と基板の固定を一緒にするというマジキチっぷり
制御基板の裏の空白部分に多回転半固定抵抗とかパスコンをつけたりしたのでかなり密度が高くなってます。
多回転半固定抵抗もコイルの間から回します...

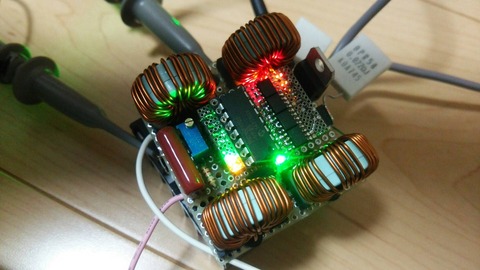

LEDを何となくいっぱいつけたらなんかいい感じになりました。見た目が。
このチョッパの特徴としてはこういうこと
今使ってる電源が240Wなので設計出力300Wは出せません(電源装置では150Wの出力を確認)
ということで電源をリポに変えてみて、300Wフル出力させてみました。
3750uFのコンデンサを充電した時の電圧波形
3750uFを316V充電したので約187J
これを400msで充電してるので187 / 0.4で 出力約460W....!?
と、いい意味でも悪い意味でもちょっとよくわからない出力がでてくれました...
目標出力を遥かに上回っていて嬉しいのですが、さすがに出力出過ぎ。電源がリポなのでこんなに電流流すと爆発しそうで恐ろしいです。
やはり電流制限用にシャント抵抗等をつけたほうが良かったかも知れないです。
本気出せば450W以上出せることがわかりましたが、ここまで来ると出力をわざと落としたほうが良さそうです。
というか300W出力で設定したのにこの出力が出るっていうのがよくわからないわけ
おそらくインダクタの飽和等でインダクタンスが変化し電流がガバガバ流れるようになった説が濃厚です。
詳しく調べようとしてもリポ怖い&ヒューズ切れるで動作時間が極端に短いので実験回数も少なくデータがあまり取れていません。本当に460Wも出てるのかもよくわかりません。いや出てるんだけど...
最後に本番と同じ7500uFの充電した時
320Vまで900msで充電してるので出力は420Wほどに落ちています。おそらく電池が減ってきただけだと思います。
新チョッパはまだまだ不安定ですがなんとか動いてくれました。調節や出力リミットなどをつけて安定化していきたいと思います。
おまけ:歴代の昇圧チョッパ
出力や効率だけで見るとどんどん高性能化していってますが、大きさや安定性など総合的に見ると真ん中のが一番良かったかもしれないです(そもそも今回のはまだ開発中ですが)
