自動で弾を装填する奴ですが新しい方式を思いついたので試作してみました。

こんなやつです。

Cm7gxqEUkAAOvBG

構造は図のようになっています。

1

コイルに電流を流して磁力を発生さると、磁石部分(可動部)がコイルに引き寄せられます。
磁石は真ん中で極が反転しており、コイルで発生させる磁場の向きを変える(電流を逆にする)ことで、左右どちらの方向にも動かすことが出来ます。
リニアモーターっぽい感じか?

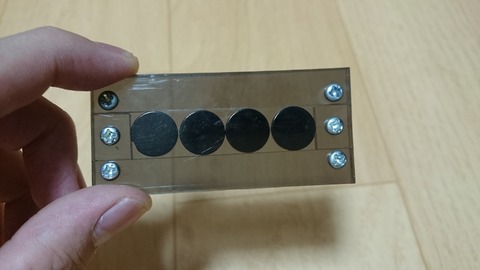

磁石部
某100均磁石が入っている

Cm7g17nVUAEX-io

コイル部

Cm7g0W9VYAALZDN
Cm7gy3RVYAA72Pj

コイルの見た目気に入っている。でもちょっと巻きすぎた感


動かしてみる



うまく動いてくれてます。(左右の何かは抑え)

しかし推進力(?)がちょっと弱め。これでは弾をうまく挿入できない可能性があります。
コイルの芯を鉄心にすればもうちょっと強かったかもしれません。
磁石を追加すれば十分な威力になったもののサイズオーバーしてしまいます。というかなにもしないでも既にサイズオーバー気味です。

というわけでこいつは没。
見た目とこのカシュカシュ動く感じは気に入ってるんだけどなぁ....
