前から作ってみたいと思っていた三相インバータ、いわゆるVVVFインバータを作ってみました。VVVFといえば電車のあの独特な音、アレを聞きたいんです。

プリント基板発注しました。
DSC_0398
DSC_0399

黒基板いいですよね。本当はつや消し黒が良かったですがちょっと高かった。

電動機はAC200V駆動ですが、AC100Vから動かせるように倍電圧整流...ではなくPFCを搭載しました。
インバータ部はハーフブリッジドライバを使用したもので特に変わったことはないです。
制御はいろいろ応用ができるよう、基板にマイコン等は搭載せず、外部から直接三相の信号を入力するようになっています。各相に電流センサも付けたので本格的な制御とかして遊べそうです。ついでに信号入力、電流検出出力は絶縁されているので安心です。あと絶縁DCDCも積めるようになっていて、ゲトドラ用電源から制御用電源も生成できます。


まずはインバータ部だけ作ってみてテストしてみます。
素子は裏につけるようになっています。
DSC_0234
DSC_0240

まぁもちろん死ぬわけ(原因不明

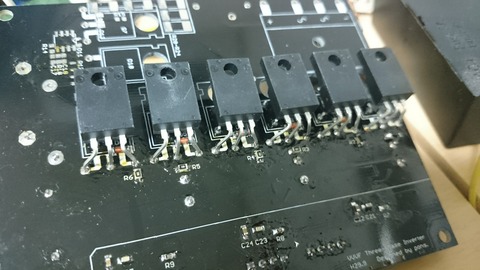

死んだ素子は足を曲げておくとわかりやすいです
DSC_0401

素子が悪そうなのでいろいろな素子で試してみてるところです。
DSC_0231

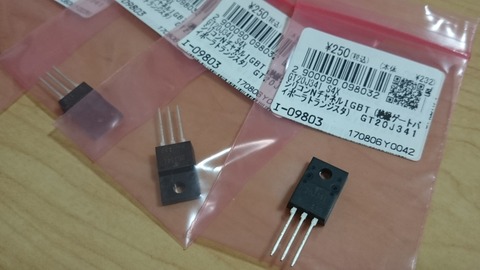

時間がなかったので結局IGBT使ってゴリ押しすることにしました......
DSC_0233

無事に動いてくれましたのでPFC部も作ってフラックス洗浄しました。PFCはNCP1654を使用したものです。
DSC_0384

基板の下に放熱器と称したアルミ板をくっつけ、その下にインレット、ヒューズ、スイッチ、ゲート用電源を載せて完成です。いろいろ雑ですがもう本当に時間がなかった
DSC_0392

素子はほぼ発熱しないのでこの程度のアルミ板でも十分のようです。

制御には最初PICマイコンを使おうと思っていましたが、処理能力が足りなかったのでMbedを使うことにしました。初めての32bitマイコン、初めてのMbedでしたが、1日で基本的なことが覚えられたのでMbedは素晴らしいと思います。
なおボードはぐり氏設計のLPCXpresso11U68互換ボードです。設計ミスがあるということで安く頂きました。
DSC_0402


そんなわけで動作確認です。
E231系の墜落インバータにしてるつもりです。

DSC_0379


1パルスモードに移行するときにガタンという振動が出てしまうのでその直前までの回転数までにしています。この振動は今後の課題ですね。
文化祭で展示するために急いで作ってなんとか回すことが出来て良かったです。暇があればもうちょっといろいろなところを改善したいです。
