マイコン買ったんでこの前のチョッパ完成しました

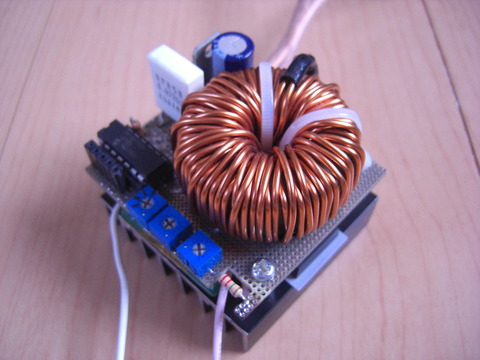

こんな感じのが

CIMG0043

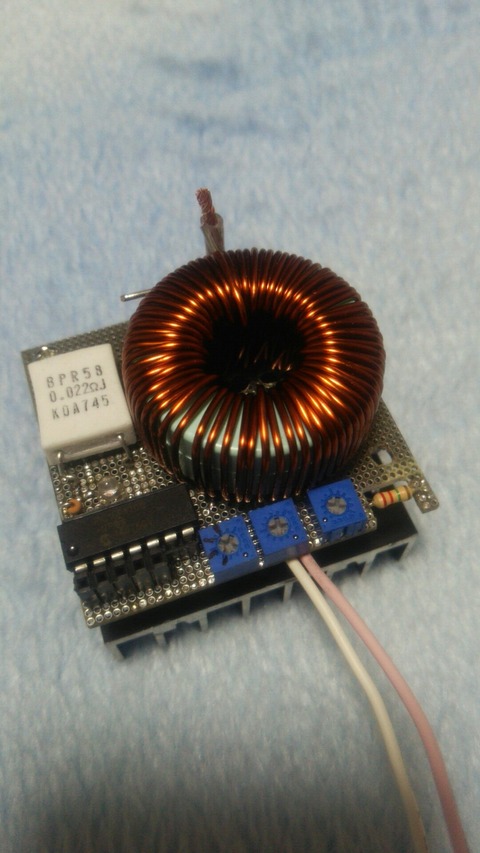

こうなって

CX9dBt4U0AAaqls

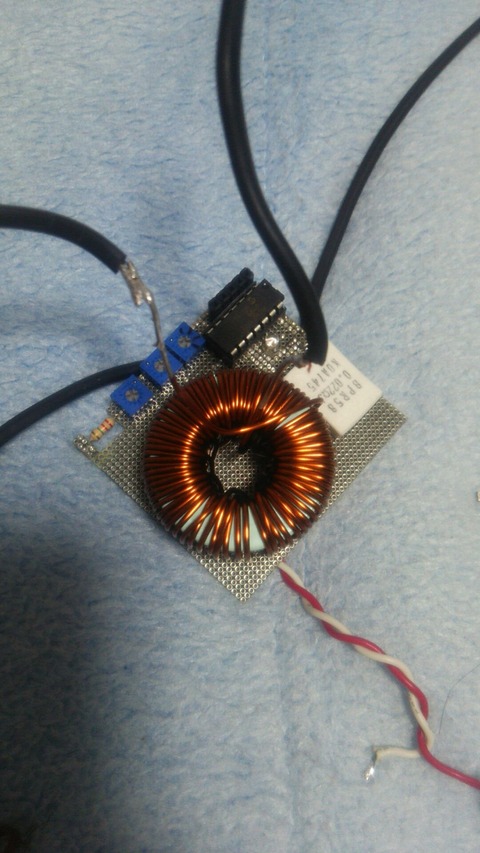

こうなって

CYBWbrfUoAA7P6R

完成

CIMG0049
CIMG0050

コイルが変わってるのは仕様です
あとシャント抵抗起こしてそこにゲート電源用レギュレータつけました

今まではボタンを押せば動作、みたいな感じでやってきましたが、マイコンにUARTで動作信号を送ると動作し始めて停止を送ると止まるようにしました。
チョッパからは電圧情報が返されてきます。
また補助機能的に自動充電停止機能をつけました。
動作の状態などはプログラムで色々設定できるからいいね

\パカッ/

CIMG0054

このフィルムコンがそれなりに重要でして

CIMG0057

チョッパからコンデンサまでが長い場合、配線インダクタンスでチョッパ側に過電圧が発生してしまって運が悪いと素子が死にます。
この過電圧を抑えるために出力の直後に適当なコンデンサを入れています。直後に入れて配線インダクタンス成分をなるべく小さくします。
とりあえず0.47uF2シリで0.235uFくらい入れてみました。
2シリになってるのはスペース的に入りそうな薄いフィルムコンが手持ちにこれしかなかったのと耐圧が足りなかったから

コンデンサがない場合の出力直後の電圧(シミュレーション)

さーじ

コンデンサあり(実測)
ピンク:出力直後, 水色:ゲート

NewFile7

結構抑えられているようです


コイル電流波形を見てみた
大体動作はあってるけどなんかものすごく汚いしヤバイです......逆になんでこれで動くのか

コンデンサ充電初期と充電後期のコイル電流です
黄色:コイル電流 水色:ゲート

NewFile3

ちゃんとD比が変わってるのがわかります。

NewFile6

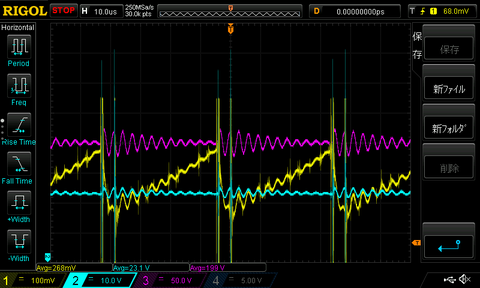

あとテキトーに効率計算してみた
黄色:コイル電流
水色: 電源電圧
ピンク:出力コンデンサ電圧
負荷は抵抗負荷150Ω

NewFile10

電源が平均23.1V
コイル電流を見るためのシャント抵抗が22mΩで電圧がの平均が268mV=12.1818...A
なので入力281.4W

出力は199Vの抵抗負荷150Ωなので264W

出力/入力で効率93%......??で計算あってるのかな
これがあってるなら効率結構良くて嬉しいです......が、なんか計算ミスしてそう。それに電圧が上がれば上がるほど効率が落ちると思うのであんまり考えないでおこう
あと抵抗負荷じゃなくてコンデンサ充電だともっと出力も効率も落ちますし


まぁチョッパが完成したのでこれをレールガンに搭載しようと思います。というかもともとそういう目的で今までやってきたんだしね




ーーーーおまけーーーー
レールガン用のでかいコンデンサを充電してみた
