以前QCWSSTCっぽいものという記事を書きましたが、ここではもうちょっと詳しく書きたいと思います


テスラコイルの制御回路といえば、ロジックICで作るのが一般的です。
しかし、いくつかICを使うので配線が面倒で、作ったとしても動かなくて回路を見直したらそもそも動かない回路だった、ということがありました。
そこで、マイコン内に回路を組み込んで回路が自由で簡単に作れるようにしました。

試作した基板

DSC_0705

一番手前のICがマイコンです。この中にいつものロジック回路が詰まっています。インタラプタ入力やデッドタイム生成などもこのマイコンで行えます。
その後ろがハーフブリッジのゲートドライブICです。今回はGDTを使わずハフブリドライバを使ってみました。
その後ろが1次コイルをスイッチングするMOSFETです。


できるだけ回路を簡単に、ということで今回はフィードバックにCTではなく、ツェナーダイオードを使ってみました。

キャプチャ

ツェナなので電圧FBになります。実験では遅れなどもなくしっかり信号も出力してくれてなかなか優秀でした。
ただし、この回路は位相がどうのこうのでコイルの向きなどを調整する必要があると思います。

この基板のメリットは、回路がうまく行かなくてもプログラム次第でロジック回路部分を自由に組み替えられることです。また、ハーフブリッジドライバを使用したのでほぼ確実にMOSFETをドライブできます。デッドタイムもマイコンで生成してるので安心です。
デメリットは、パワー部・ロジック部・二次コイルが絶縁出来ていないことです。うまくやれば問題ないですがちょっと気持ち悪いですよね。


コイル自体は以前のものを使用して試験動作させてみました。
下の写真は入力24Vで動作させた時のものです。このあと400Vまで入力してみましたがちゃんと動いてくれました。

DSC_0706

マイコンで制御できるということで、QCWのような波形にするプログラムを書いて動かしてみました。すると...

qcw4

なんと簡単にQCWDRSSTC風の放電を出すことが出来ました。実際はDRではないのでQCWSSTCだと思います。

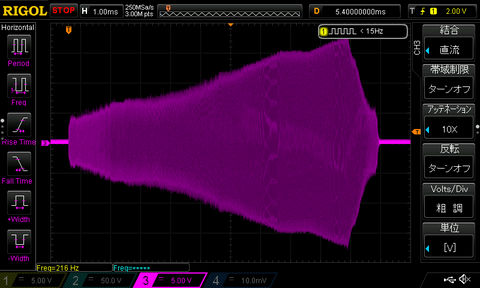

波形はちょっと歪んでるけどそれっぽくなっています。

DS1Z_QuickPrint19

プログラム次第で普通のSSTCとQCWを組み合わせた動作をさせることも出来ます。
通常はインタラプタで入力して普通のSSTCの動作をさせ、一定時間おきにQCW放電をするようにしてみました。



通常の放電に対してQCWの放電の長さがよくわかります。


調子が良かった時の動画です。たまにコロナが出ているのはインタラプタ入力を浮かせてたのでこうなってしまいました。




前からやってみたかったQCWドラムをやってみました。
SSTCとQCWを組み合わせられるということで、ドラム時にQCW動作をさせ、それ以外のときはノーマルSSTCとして音楽とドラムを同時に演奏しています。



QCWの存在感よ


やっぱり絶縁されてないからなのか、よくバグって変な動作になります。
それ以外にも波形を観察してみるとゲートドライバの遅れが酷くてヤバイ気がしました。何らかの方法で位相を調節してやる必要がありそうです。
さらに波形をQCWにしても針状の放電が出てくれないのでコイルを巻き直す必要がありそうです。共振周波数が低いと針状の放電が出ないそうです。
