少し前に学校の方でプリント基板を作る機会があり、余ったスペースで小型のPICerFTを作ってみました。どうせ学校でも使うから問題ないよね(?)

DSC_1107

インダクタ以外は全てチップ部品になりました。また、原作のようなFT232RLモジュールを使わず、基板に直接FT232RLを実装しています。さらにトランジスタ類はMOSFETに変更して部品の省略なども行いました。あとは少々回路を変更したり...
おかげでサイズは基板のみで33x15.5[mm]くらいに収まりました。

動作確認

DSC_0768

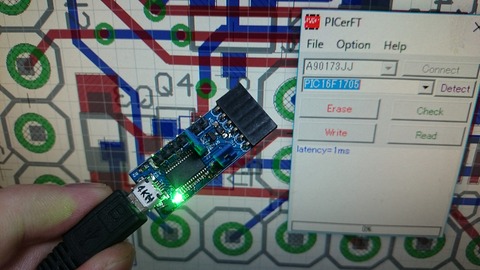

電源が入ってる時は緑LED、書き込み時などに赤LEDが点くようにしました。
DSC_1114

正常に動作したようです。
動作したは良いんだけど、基板がフラックスで汚い

見た目的にも汚いですし、触るとベタベタするので、フラックスの洗浄しようと思います。
「フラックス 洗浄」等で検索すると、専用のフラックス洗浄剤を使う方法と、パーツクリーナーなどを使う方法が見つかりました。
専用の洗浄剤は少し高価なので、今回はパーツクリーナーで洗浄してみようと思います。

こちらが使用したパーツクリーナー、Twitterでオススメしてた方がいらっしゃったので買ってみました。

DSC_1103

これを基板にブシャーーーーーーーーーーーと結構大胆にぶっかけました。電子機器だからと言って躊躇してチョロチョロかけるとうまく落ちませんでした。
ぶっかけたら、適当なブラシでゴシゴシします。私は歯ブラシを使用してみました。




No Image



写真取ってません

水道に廃液を流すのはヤバそうな気がしたので、ウエスなどで拭き取りました。白い汚れが残る場合があるので濡らしたウエスとかで拭き取ってもいいと思います。

キレイに洗浄するとこんな感じです。下が未洗浄品、上が洗浄品。

C3WcxpDUEAEnrWp

写真では伝わりにくいかもしれませんが、かなりきれいになっています。

ただし、この方法では液体に弱い部品(電解コンや半固定抵抗など)が実装された基板には使えないかもしれません。(ほぼ部品を実装して洗浄した後に弱い部品と実装するということをすればいけるかも)
また、ブラシで擦ると剥がれてしまうような部品には注意しないといけません。

フラックスを洗浄するととても綺麗になるのでおすすめです。特に外から直接見える基板や、展示する基板などは綺麗な方がいいですし、積極的に使っていこうと思います。
