操作ボタンとディスプレイを載せたサブ基板作りました。

DSC_3028

ディスプレイには白のOLEDを使ってみました。
またこの基板にはトリガボタンや弾丸検出センサも接続する予定です。
メイン基板とサブ基板はUARTでデータをやり取りします。

コンデンサに貯められた電圧とエネルギーを表示してみました。

この表示は気に入ってる(けどテストだから後々変える)


ソフトウェアの方も少しずつ進めています。
今まで通電時間は定数で指定していましたが、変数で設定できるようにしたり、コイルの端から端への移動時間を測れるようにしました。

で、うまく測れるか試すために試射をしてみましたが、どうもセンサがスイッチングノイズの影響を受けて誤作動してしまうようで、正常に動作してくれませんでした。
そんなワケで、試しにマイコンの入力ピンにRCフィルタをくっつけてまた撃ってみたんですよ、

そしたら
DSC_3035

おわかりでしょうか?

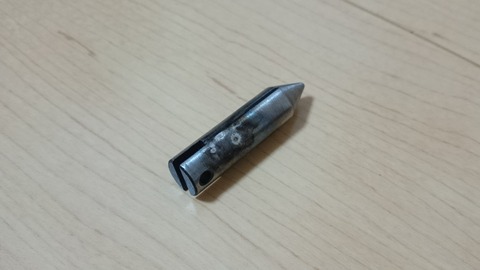

なんと跳弾した弾がちょうどバスとMOSFETのドレインに当たってショートしたんです...
そのMOSFETはONになっていたのでMOSFETには過電流が流れるわけで、当然素子死亡...巻き添えでゲートドライバも死亡しました...
誰かが跳弾でモニター割ってましたしちゃんと安全確保しないとだめですね

基板を修理しましてリトライすると正常に測定することができました。

DSC_3036

一番最初の0はエラー番号(何かエラーが発生した場合0以外の数字になる)で、その後ろの数値が測定値で、1段目の最初から1段目の終わりまでかかった時間、2段目、3段目といった具合で表示しています。
数値が小さいほどかかった時間は短い、つまり弾速が速いということになります。
画像の数値では段が上がっていくほど値が小さくなっているので、どんどん加速されてることがわかります。

そろそろコイルガンのフレーム作らないといけないけどどうも気が乗らないんだよなぁ...
