台風対策で正弦波インバータをでっちあげた

先月の台風15号では停電が発生して大変なことになっていましたね。そして今度はそれをさらに上回る勢力の台風19号が来るということで、ちょっとだけ停電対策をしてみました。

とりあえず何かしらの電源が生きてればいいと思ったので、奥に放置されていた12Vの鉛蓄電池を引っ張り出してきました。
DSC00771

何年か使ってなかったんでほぼ使えないかもしれないなーと思いつつ電圧を測ってみると、予想を上回る0.2Vで完全にお亡くなりになっておりました。
まぁムリやろと思いながら、ダメ元で150Vとか無理やり掛けたりしてたら、中でバチバチ言いながらだんだん復活してきました。
DSC00776

結果、容量は定格の1/4程度とはいえ十分使えるレベルまで復活しました。10Aとか流してもOKです。
もう希望のないバッテリーだったんで雑に扱ってたまたま復活してラッキーって感じだったんですが、多分相当ヤバそうだし絶対に真似しないでください。


とりあえず12Vは用意できたのでスマホ充電とライトくらいは使えるようになりました。
そうそう、ライトは昔作った100WLEDライトを持ってきて、バッテリーと電源装置をダイオードを介して並列ににすることで無停電ライトとしました。停電して足元見えなくなって部品踏むと痛いからね。ついでにライトにアルミアングル取っ付けてモーターで押さえつけてスタンドにしました(雑)。
DSC00761
こいつは瞬断した時に一瞬だけ活きました。

この時点で台風接近まで半日くらいありましたので、電源の汎用性を持たせるため、正弦波インバータを作ることにしました。家庭内の電力をすべてまかなえるわけではないですから気休め程度のものです。

通常のDC-ACインバータは、バッテリーの12VからDC-DCにより150V程度に昇圧したあとインバータ+フィルタで100Vrmsの正弦波を出力します。昇圧に高周波トランスを用いるので小型・軽量化できるんです。
しかし今回はそんなの設計してるヒマもなく、部品は家にあるもので、時短のためなるべく簡単に制作できるように設計しました。
容量大きめの50/60Hzトランスがちょうど余ってたんで、12Vをそのままインバータに通し8.5Vrms・50Hzの正弦波にし、トランスに入力して100Vを出力するというものが完成しました。
キャプチャ
DSC00759

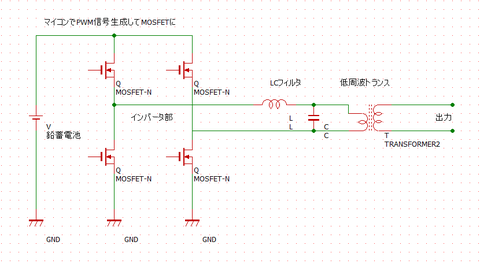

インバータ部はPIC16F1778でPWM信号を生成し、適当なドライバと適当なMOSFETで組んだフルブリを動かしています。
フルブリからの出力はLCフィルタを通してトランスに入力されます。

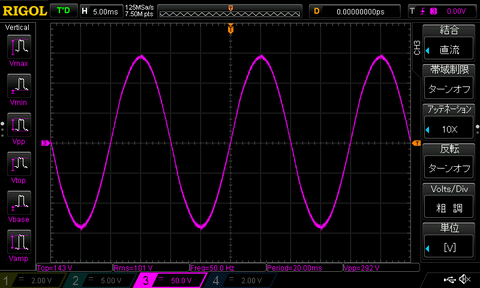

最終的な出力波形。思ってたより綺麗でした。
DS1Z_QuickPrint107

負荷として50Wのハンダゴテをつなげてみたところ、85Vrmsにまで低下してしまいました。このときのバッテリー端子電圧は10.3Vくらいだったと思う。死んでたバッテリーだしこんなもんよね。


結果として停電は免れ、インバータを使うことはありませんでした。しかしすぐ隣の地区では数時間停電してたようで、自分の地区でも停電してもおかしくなかったようです。備えあれば憂いなしですね。

ふぇぇずしふと

1ヶ月くらい前のことですが、フェイズシフトフルブリッジ回路の実験をしてみました。
フェイズシフトフルブリッジというのは、フルブリッジ回路のアームごとの位相をずらして出力を可変できるというものです。

1


アームの位相が同じならば負荷に電流は流れません。

2


半分ずれた時は負荷には少しの期間だけ電流が流れます。

3


完全にずれた状態、つまり普通のフルブリッジの状態では常に電流が流れます。

4

出力可変ならPWMかなんかでやればいいじゃんと思われるかもしれませんが、フェイズシフトならデューティー比を50%固定で出力可変できるので、GDTなどPWMに向いていない回路で使用できます。
あとスイッチング損失を低減できたりするみたいです。



実験風景 きたない

DSC_2066

自分がこんな回路の実験するのはもちろんテスラコイルを作るためなのでほぼテスラコイルと同じような回路構成となっています。
適当なLとCで共振回路を組み、フルブリッジで駆動します。CTで共振電流をフィードバックして動かすようになっています。


波形です。
黄色と水色が各アームの出力(というかこれはゲート波形だけど)、ピンク色が電流波形です。

これは出力小=位相がほぼ同じ時の波形です。
位相が若干ずれてる程度で電流もそれほど流れていないのがわかります。

877


そしてこちらが出力最大=位相を完全にずらした時です。
電流が先程よりかなり流れてますね。

229


そんでもって全期間?を見た波形。
黄色に対して水色がずれてるのがわかります。電流値も小~大までありますね。

391


全体図。電流値を徐々に大きくしています。

278


んでもってQCW用の波形にしてみました。若干回路の調子が悪いです...

841

でもまぁいい感じですね。
で、なんとなくこのままテスラの1次を駆動してみたら...

DFezineV0AAOsNQ

放電出ちゃった....

Q. 今なんかやってんの

特にはやってないんですけど、ターボ扇風機やりました

誘導モータを回してみたかっただけで扇風機が身近にあったので回してみました。
クッソ適当にフルブリッジ作ってマイコンで信号作って動作させるだけです。
周波数はよくわからなかったので通常の2倍の100Hzにしてみました。
電源は昇圧チョッパを使って電圧をいい感じなところに調節できるようにしました。



電圧を450Vにしてもまだ回転数が上がりそうだったのでf=100Hzはちょっと高かったかもしれない
周波数変えようとしてなんかいじってたらどこかの配線ショートして素子死んだので終わりです。
