もう1年近く前になりますが、自動二次コイル巻き機を作りました。記事書いてないことを思い出したので今書きます。
テスラコイルはあの二次コイルを作らなければもはやテスラコイルとして成り立ちません。
でもコレを巻くのは非常に面倒で大変。1000回くらい巻かなければいけません。
ということで自動でコイルを巻いてくれる装置を作ってみました。
今までも電動ドリルの先に塩ビパイプを取り付け、半自動で巻けるようにしていました。
しかし、巻いてる時の調整は手で行わなければいけませんし、巻数もカウントできません。巻数は使った銅線の重さを量る、または巻取り長を測って線の直径で割ることで大体の巻数は算出できますが、スキマや誤差で正確には測定できません。
そこで、巻数をカウントできて、調整も自動でしてくれる、というのを目標にしました。
まず。正確に巻数をカウントするために、今回は巻取り用モーターにステッピングモーターを用いることにしました。DCモーターでもいいですがフィードバックが必要になると思います。
次に、線を巻いていくと巻くべき場所が移動するので、巻く場所を調整する必要があります。
これも正確に移動させる必要があるので同じくステッピングモーターにします。
そんでもって適当に回路を作りました。

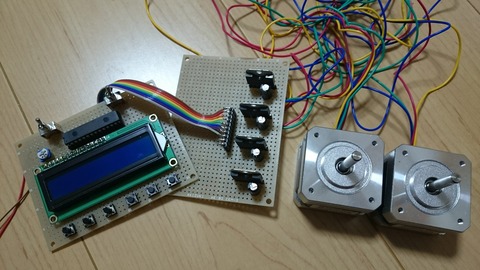

左から、制御回路、モータードライバ基板、ステッピングモーターです。
制御回路には秋月の福箱から出たものを使ったり、部品箱の奥底にあったものを使って、極力お金をかけないようにしてみました。部品の消化にもなるし
モタドラはなんだか大げさですが、学校に大量にあったICをいくつか頂いてきた(許可済み)ものなので文句は言えないです
次に巻き取るところを作りました。
真ん中にコイルをセットします。
一応最大40cm程度のコイルまで巻けるようにしました。右側の板は下のアルミ棒に沿って移動できるようになっているので任意の長さで調整できます。
巻線を自動送りするところも取り付けました。ネジ送りになっていて細かな移動が可能なはずです。
これは巻線を掴む部分です。
こんな感じで線を通したらフタで挟み込みます。
布を使ったのでいい感じに線を摘んでくれます。ネジで挟み具合を程よい感じに調整することも出来ます。ピッピッって糸が張る感じです。
さて、この時点でハードはほぼ完成なのでテスト用プログラム書いて動かしてみました。
この時ステッピングモータは二相励磁で動かしていて、その分解能が低かったためか、モータが思ったよりガクガク動いてあまりよろしくありませんでした。
そこで、マイクロステップ駆動というものでもっと細かな制御をすることにしました。電流値を細かく制御するらしいのですが、マイコンで制御するのは大変めんどくさそうなので専用ICのTB6608FNGつ使うことにしました。
制御基板のLCDの裏は空きスペースとなっているのでそこに実装しました。

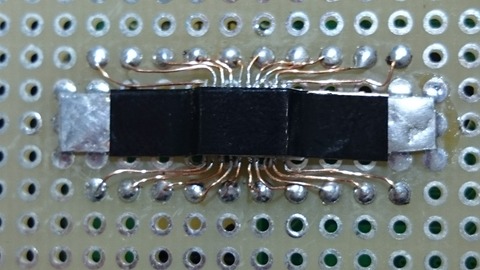

結構発熱しそうだったので銅板貼っつけてその上にIC載せました。配線はUEWでやりました。
そしてその上にクールスタッフ貼って放熱はバッチリです。(結局、実際動かしてみると思ったより発熱しませんでした...)
結果として制御基板とMDが合体して1枚になり、ステップ数も細かくなり、モータの制御も楽になって一石三鳥です。
ついでにDCジャック付けました。
基板を取り付けて完成です。
全体的にかなり雑な作りなのは、急いで作りたかった・安く済ませたかった・まぁでもそれなりに使える、を求めた結果です。許して
ソフトはこんな感じになりました。
turnsは巻いた数、densityは巻取り間隔です。横の矢印は巻く方向とかです。
RotationModeはコイル側だけ回します。ニス塗りのときに有用です。MovementModeとかは送り位置の調節とか用です。
VU管とはこんなの作って連結します。

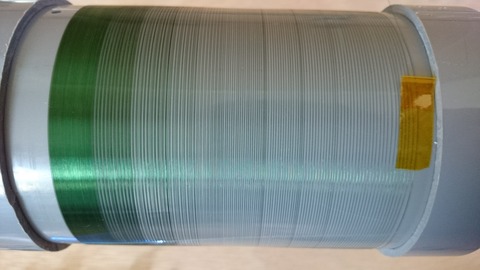

試しに巻いてみました。途中で間隔を変更しながら巻いてるのでこんな感じになっています。
本番用コイル(約800巻)を巻いてみました。動画は40倍速にしていますが本当は約10分かかりました。

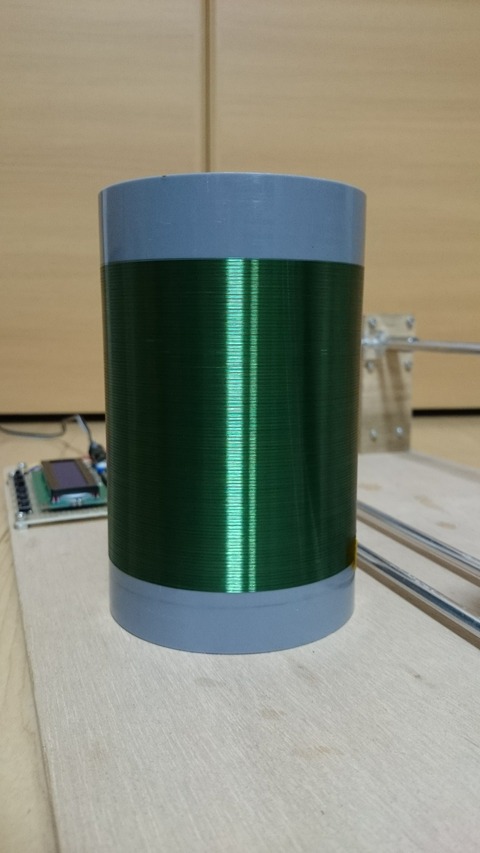

出来たやつ
782回巻いたらしいです。
キレイに巻くにはどうやらセッティングにコツがいるようで、それまでUEWを結構無駄にしてしまいました。あまりにも雑に作ってしまったので精度の悪さや歪みなどがあり、その影響もあると思います。
しかし手巻き/半自動巻よりかだいぶ楽に制作できるようになったので良かったです。
