チャーリープレクシング

ディスプレイ部の制作

そろそろ携行型レールガンを本格的に作っていこうと思います。いつできるかわからんけどね。途中で放棄する可能性もあるよ
今回はレールガンの動作状態等を見るディスプレイ部を作ろうと思います

秋月八潮で福袋を売ってるということで部品を買うついでに買ってきました。

CYK3gBVUMAAsz3U

福箱が欲しかったですが来た時(発売から4~5時間後)にはもうなかったです。意外と売れちゃうもんなんすね~


衝動買い品

テスターP-16
端子が壊れてるとかなんとかで安くなってたんですがなんか普通に使えました。

CYLL0HYUEAE5DPL

💪パワーボーイ💪
つよそう(小並)
ただの電源です。電圧とかMOSFET, IGBTのゲート駆動にちょうど良さそうなので買ってみました。
こいつを4つとホトカプラ使ってフルブリッジ組んでテスラとかやってみたい

CZpxkDNUYAE35kN

以上八潮の特産品でした以下本文

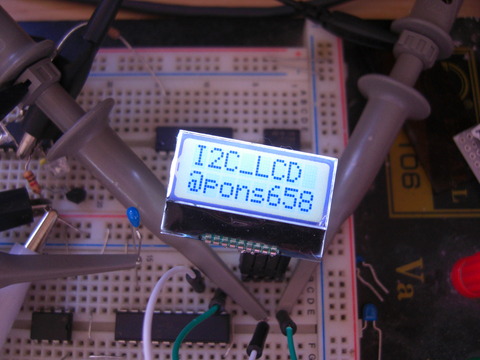

ディスプレイのメイン部分となるLCDはバックライト付きの小型I2CLCDを使ってみました。
白バックライトめっちゃすきやで 白抜きLCDよりかこっちのほうがすきかもしれない

CIMG0048

充電電圧を見るためのLEDです。点いてるLEDの場所がめちゃくちゃですが後でプログラム書きなおします
LEDが10個ありますがチャーリープレクシングを採用してるので4本線で制御できます。
基板は話題のノンスルーホール両面基板を使ってみました。今回はこれを使った意味はあまりなかった(要するに使いたかっただけ)

CYR_1YPUQAA4orx

組み合わせてこんな感じ

CYSTh_SUsAAFdnH

いいんじゃね?
マイコンはPIC18F14K22を使いましたが今後変更するかもしれません
あとLCDは後々固定します

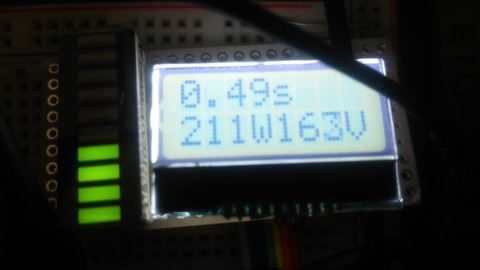

試験プログラムとしてコンデンサ充電器の出力を測るやつを作ってみました。
チョッパで充電して一定の電圧に到達するまでの時間を計測し計算するという感じです。

簡単にできると思ってたらチョッパのノイズが酷くてうまく測定出来ませんでした
1145141919810年くらい悩んで試行錯誤してやっと測定できたのがこちら

CYdBad6UQAAndty

うん
まだマイコン基板とか操作部も作らないといけないし
まぁこんな感じでちまちま進めていきます。

MIDIインタラプタを作りたい

このまえテスラコイルで演奏ができたのはいいけど、MIDIインタラプタが金魚氏のものを使っていたので自分で作ってみたいなぁ......
っていうわけでそのへんも作ってみようと思う。前もちょっとやってみたけど今回は実用的(?)に使えるものを作ってみたい
MIDIインタラプタとは送られてきたMIDI信号をその音階の周波数に変換、矩形波パルスを出力するものです。


マイコンは前から使ってみたかったPIC24という16bitマイコンにしました。使ってみたかっただけ。
あと16bitだからちょっと複雑なことできるかな~とか思ってます

1431252824211

初めてのPIC24なのでうまく扱えるか不安...
今回は小さい方の14ピンパッケの「PIC24F08KL200」を使います。


まず開発環境を整えることから始まって
定番のLチカをさせてみます。適当にググって出てきたプログラムとかを参考にしました。

んで書き込んでみると

...

...

書き込めない...
なんでやねんと思いながらもいじっていくと、ライター(PICerFT)の設定が原因でした。拡張ICSPで書き込もうとしてたのですがKLシリーズは拡張ICSPに対応してないらしいです。
ただのICSPにして書き込んでみると...



動いてくれました
ん~でもMCLRピンを入力としてもなんか設定できないので色々調べてみるとPICerFTはどうやらそこのコンフィギュレーション書き込めないっぽいです。仕方ないのでMCLRピンのまま使います。


で、PIC24の練習として「音階表示器」をやってみようとしたのですが

「めうちゃんは音階表示器をやりたいんだね」
「やりたいめう」
「でもそのためにはLEDを12個つけるからピンは12本必要。ダイナミック点灯にしても7本。他に電源系や入力・出力などがあって14ピンマイコンじゃピンが足りないね」
「たりないめう...」
「そこで『チャーリープレクシング』という点灯方式を使う」
「使うめう」
「すると12個のLEDを点灯するのに4本で済む!」
「やっためう!すごいめう!!!」

こんな感じで使用ピン数を削減。
実際には12個以上のLEDを点灯させたいので5本になります。
チャーリープレクシングはn^2-n個(n=ピン数)のLEDが点灯できるので5本で最大20個まで点灯できますね。

ちなみにこんな回路です。LEDを逆向きにつないだり工夫されています。

無題

欠点は1つずつしか点灯できないので少し暗くなっちゃうことです。まぁ高輝度LEDを使って大きめの電流流してあげれば普通につきます。あと制御がチョットめんどくさいことかな?


適当にプログラム作って書き込んでみたら動きました。
昔作ったチャーリープレクシングモジュールを接続しています。

1432128492210



動かすことができたので本番のインタラプタを作ってみようと思います。
ついでにさっきの音階表示器の機能も合体させちゃおうと思います。
まぁPIC18Fで作った時のをコピペしてちょっと書き換えるだけなんですけどね。

コピペしただけだけどであっさり動く



それと出力を2chにしてテスラ2重奏もできるようにしました。


もしテスラコイルのノイズなどでマイコンが暴走した場合、出力がHになりっぱなしになってしまい最悪テスラが燃えます。
この事態を防ぐためと、パルス幅の制御=放電距離の制御用に、ロジックICでパルス制御回路を設けました。
パルス幅の制御はマイコンにやらせてもいいけど、処理が追いつかなさそうなのでついでにロジックにやらせることにしました。
タイマーIC555を使うのが主流のようですが、今回は74HC123を使います。555タイプより小型化できるし2回路入っているしちょうどいい。

回路

midi123

マイコンからは10usのパルスが出力(アクティブロー)されるだけですがボリュームを回すことで大体3.3~330us(もうちょっと多いかも)の間でパルス幅を制御できます。
上の回路では次のパルスと重なって1つのパルスとなってしまいますが、下の回路ならば重ならずに出力することができます。
というわけで破壊防止・パルス幅制御回路は完成。


インタラプタとして最低限はうごいたけどボタン(と言うか切り替えスイッチ)が足りない。

「めうちゃんはスイッチを追加したいんだね」
「したいめう」
「でも残り3ピンしかない。全部つかっても3つしかスイッチは付けられない」
「ちょっと足りないめう...」
「そこで『分圧ADC式』(勝手に命名)という点灯方式を使う」
「使うめう」
「するとADCピン一本で(理論上)いくらでもスイッチが付けられる!
「やっためう!すごいめう!!!」

こんな感じで使用ピン数を削減。
回路ではこんな感じ

Untitled

どれかのスイッチが閉じた時、上の抵抗としたの抵抗で分圧された電圧が出てきます。
この電圧をADCで読んでどのスイッチが閉じたのかを判断します。
すべての抵抗を違う値にすれば同時押しにも対応できます。
「いくらでも」と言いましたが実際はADCの分解能や誤差、ノイズ等でズレるので余裕を持ってスイッチは4つまでにしました。

実際にこの方式で読んでみましたが意外と使えます。


ちょっと長めの記事になったけどこれでインタラプタはほぼ完成です。
ピンが足りないンヒィ!!とか騒いでたけど回路の工夫で最終的に2本も余らすことが出来ました。しかもチャーリープレクシングはまだ余力があるのでLEDを追加できます。
チャーリープレクシングと分圧ADCはオススメです。

このインタラプタの基板はプリント基板で作りたいと思います。いつになるかわからんけど。
