Twitter上で最近またVVVFインバータを作るのが流行っているようでしたので、自分もインバータを作ってみました。他の方は2レベルを作っていたので、自分は3レベルインバータで対抗しました。
個人での3レベルインバータの作成例が見つからずいろいろわからなかったので、とりあえず試作ということで手探り状態(?)での制作となりました。
そんなわけで基板の無駄が多く、また別基板があったりしてキレイに収まってません。

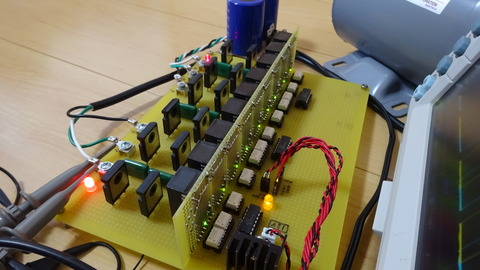

真ん中がメインのインバータ基板です。左が倍電圧整流回路で、コンセントから141Vと282Vを生成します。右が制御用のマイコンボード(Nucleo)といつもの操作ボタン。
後ろ側

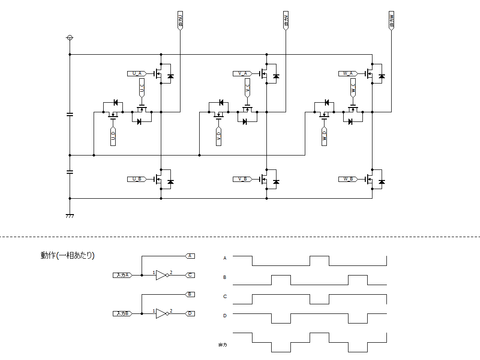

回路構成はT-NPCです。
とある人から大量に絶縁DC-DCコンバータを頂いたので使ってみようということで贅沢に使っています(でも絶縁電源使わなくても作れるし、使いたかっただけ感...)。絶縁DCDCとゲートドライバ付きフォトカプラ(TLP250H)でパワー部と制御部は完全に絶縁されています。やっぱりこの方式だとGDTやブートストラップ方式と違って楽にゲートドライブできていいですね。
基板についているICはマイコン(PIC16F18325)です。禁止入力保護、相補波形生成、デッドタイム生成を行っています。制御ソフトのミスによる回路の破壊防止と、ソフトの単純化・軽量化が目的です。
パワー素子が無駄に強いのを使っているのはそれしかなかったから。スペック不足で飛ばすよりはいいかな...。
あと一番やべーのが、スナバあたりの設計がよくわからなかったので適当にCスナバつけといたらあんまり機能してないっぽいという点です。シミュレーション状は動くのにね。
結局素子のターンオフをめっちゃ遅くして過電圧の発生を抑えています。
東武30000系風のデータを作って回してみました。
非同期の周波数が上がる直前の捻れるような音が好きです。
オシロの下の黄色と青の波形が相電圧、上の紫が線間電圧(オシロ内で計算)です
ちゃんと3レベルやろ?
というわけで3レベルVVVFインバータを作ることが出来ました。次作るとしたらもうちょっと綺麗にまとめて作れたらいいなと思います。続きを読む
