久しぶりの更新ですがとりあえずおうち引っ越しました
その影響であんまり工作ができてないのですがそれまでにやったことかきます
NT用れるがんでは400Jで効率2.3%とかいうまぁまぁな効率を記録したわけです。音速超え、出力10Jくらいです。
そこでちょっと思いついたのですが、400Jって意外と持ち運べそうだし携行型レールガンワンチャンあるんじゃね...?って
目標は音速超え、出力10J以上効率2%以上とします。
スイッチ。
スパークギャップスイッチや電解孕みなどは大電力を扱える利点はありますが、溶着するし効率も悪いし接点もいずれ消耗してしまうので携行型は半導体化が不可欠です。
今回はこのサイリスタを使います。スペックは1.2kV560Aパルス6.3kAです。これくらいのスペックだと何kJとかいけるんじゃないかな(よくわからん)(インダクタを挟めば云々かんぬん)

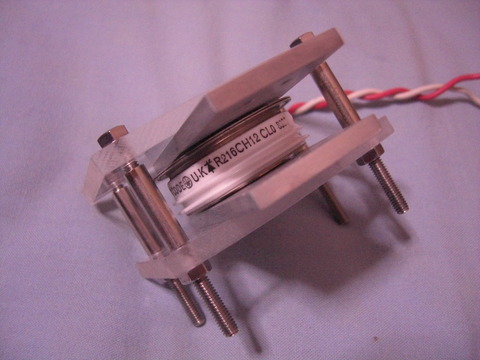

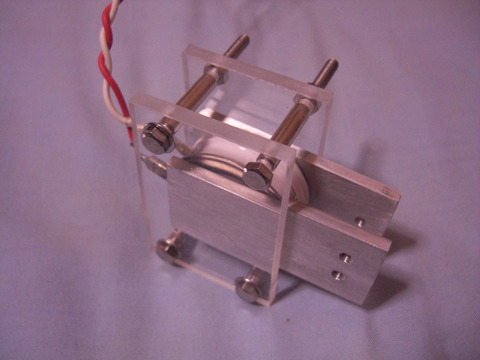

電極となる適当なアルミバーと端材アクリルを切り出して挟み込んで完成じゃ



雑だけど試作なので問題ない
で、あとは普通に配線して撃つだけ。
レールガン本体はNT用れるがんでいきます。
充電はZVS不ドライバーを使ったよ
結果

普通に音速超えてるやんw
コレは期待できそう
入力486J
出力412m/s 6.79J
効率1.55%
でした。1.5%程度でも弾が軽いから音速超えちゃったんやね
もう一回撃ってみると

500m/s超えました。
出力538.7m/s 11.608J
効率2.611%でした。
実はこの子の効率過去最高記録だったり。
動画
ZVSドライバーのチャージ音がかっこいい
電圧とか初速は見ての通り
出力413.2m/s 10.244J
効率2.213%
という感じで意外と携行型も夢ではないようです。
目標も軽々と超えてしまったので効率3%超え目指そうかなーって思ってます。
いいこと思いついてたりするし、あのなかた氏とお話してたらいいこと聞いたんで早く実験してみたいなぁと思ってます(するとは言ってない)
現段階では充電回路が問題になってます。ZVSドライバーは安定性がないしチョッパは出力若干低いし
そういえば携行型構想を考えてる最中に外人が携行型レールガンを作ったという記事がTwitterで流れてきました。
http://www.gamespark.jp/article/2015/10/19/61052.html
いやーなんか先越された感じがしてなんとも言えないですが....ってこれデカすぎやん!本人も重すぎてすぐ床おいちゃってるやんけ...この1/4くらいの大きさで作れたらなーと思ってます
でも流石は海外見た目がロマンがあるなぁ
記事をよく読むと殺傷力がーとかいってますのであまり威力を求めるのもいけないかもしれませんね。出力10Jでもかなりの威力があるしね。でも兵器として作ってるわけじゃないんだよ僕は
兵器として作ってるわけじゃないけど傍から見たら兵器作ってるのと一緒だもんねーうーむ
それとなんとなく三相インバータとか作ってた

基板が三層になってます 三相だけに
ゆーて各基板ともスペース半分以上余ってるからただの基板の無駄なんだよね
マイコン→ゲートドライバ→MOSFETって感じでシンプルな作りになってます。
なんかから剥ぎとった三相モーターを回してみてます
精密?な制御はしてないのですぐに脱調します。
とりあえず引っ越して少ししか経ってないのでまだごちゃごちゃしてるし片付いてもどうせその頃にはテストとかもあるから工作の進捗スピードは0に等しいかもしれないね
その影響であんまり工作ができてないのですがそれまでにやったことかきます
NT用れるがんでは400Jで効率2.3%とかいうまぁまぁな効率を記録したわけです。音速超え、出力10Jくらいです。
そこでちょっと思いついたのですが、400Jって意外と持ち運べそうだし携行型レールガンワンチャンあるんじゃね...?って
目標は音速超え、出力10J以上効率2%以上とします。
スイッチ。
スパークギャップスイッチや電解孕みなどは大電力を扱える利点はありますが、溶着するし効率も悪いし接点もいずれ消耗してしまうので携行型は半導体化が不可欠です。
今回はこのサイリスタを使います。スペックは1.2kV560Aパルス6.3kAです。これくらいのスペックだと何kJとかいけるんじゃないかな(よくわからん)(インダクタを挟めば云々かんぬん)

電極となる適当なアルミバーと端材アクリルを切り出して挟み込んで完成じゃ



雑だけど試作なので問題ない
で、あとは普通に配線して撃つだけ。
レールガン本体はNT用れるがんでいきます。
充電はZVS不ドライバーを使ったよ
結果

普通に音速超えてるやんw
コレは期待できそう
入力486J
出力412m/s 6.79J
効率1.55%
でした。1.5%程度でも弾が軽いから音速超えちゃったんやね
もう一回撃ってみると

500m/s超えました。
出力538.7m/s 11.608J
効率2.611%でした。
実はこの子の効率過去最高記録だったり。
動画
ZVSドライバーのチャージ音がかっこいい
電圧とか初速は見ての通り
出力413.2m/s 10.244J
効率2.213%
という感じで意外と携行型も夢ではないようです。
目標も軽々と超えてしまったので効率3%超え目指そうかなーって思ってます。
いいこと思いついてたりするし、あのなかた氏とお話してたらいいこと聞いたんで早く実験してみたいなぁと思ってます(するとは言ってない)
現段階では充電回路が問題になってます。ZVSドライバーは安定性がないしチョッパは出力若干低いし
そういえば携行型構想を考えてる最中に外人が携行型レールガンを作ったという記事がTwitterで流れてきました。
http://www.gamespark.jp/article/2015/10/19/61052.html
いやーなんか先越された感じがしてなんとも言えないですが....ってこれデカすぎやん!本人も重すぎてすぐ床おいちゃってるやんけ...この1/4くらいの大きさで作れたらなーと思ってます
でも流石は海外見た目がロマンがあるなぁ
記事をよく読むと殺傷力がーとかいってますのであまり威力を求めるのもいけないかもしれませんね。出力10Jでもかなりの威力があるしね。でも兵器として作ってるわけじゃないんだよ僕は
兵器として作ってるわけじゃないけど傍から見たら兵器作ってるのと一緒だもんねーうーむ
それとなんとなく三相インバータとか作ってた

基板が三層になってます 三相だけに
ゆーて各基板ともスペース半分以上余ってるからただの基板の無駄なんだよね
マイコン→ゲートドライバ→MOSFETって感じでシンプルな作りになってます。
三相インバータとして作りましたが、プログラム次第で2つの半橋だけ動かして単相を出力したり色々できます。
なんかから剥ぎとった三相モーターを回してみてます
精密?な制御はしてないのですぐに脱調します。
とりあえず引っ越して少ししか経ってないのでまだごちゃごちゃしてるし片付いてもどうせその頃にはテストとかもあるから工作の進捗スピードは0に等しいかもしれないね
